Elettrosonda Z8
导电液体液位控制单元
（DIN 导轨安装，8 针八脚底座）

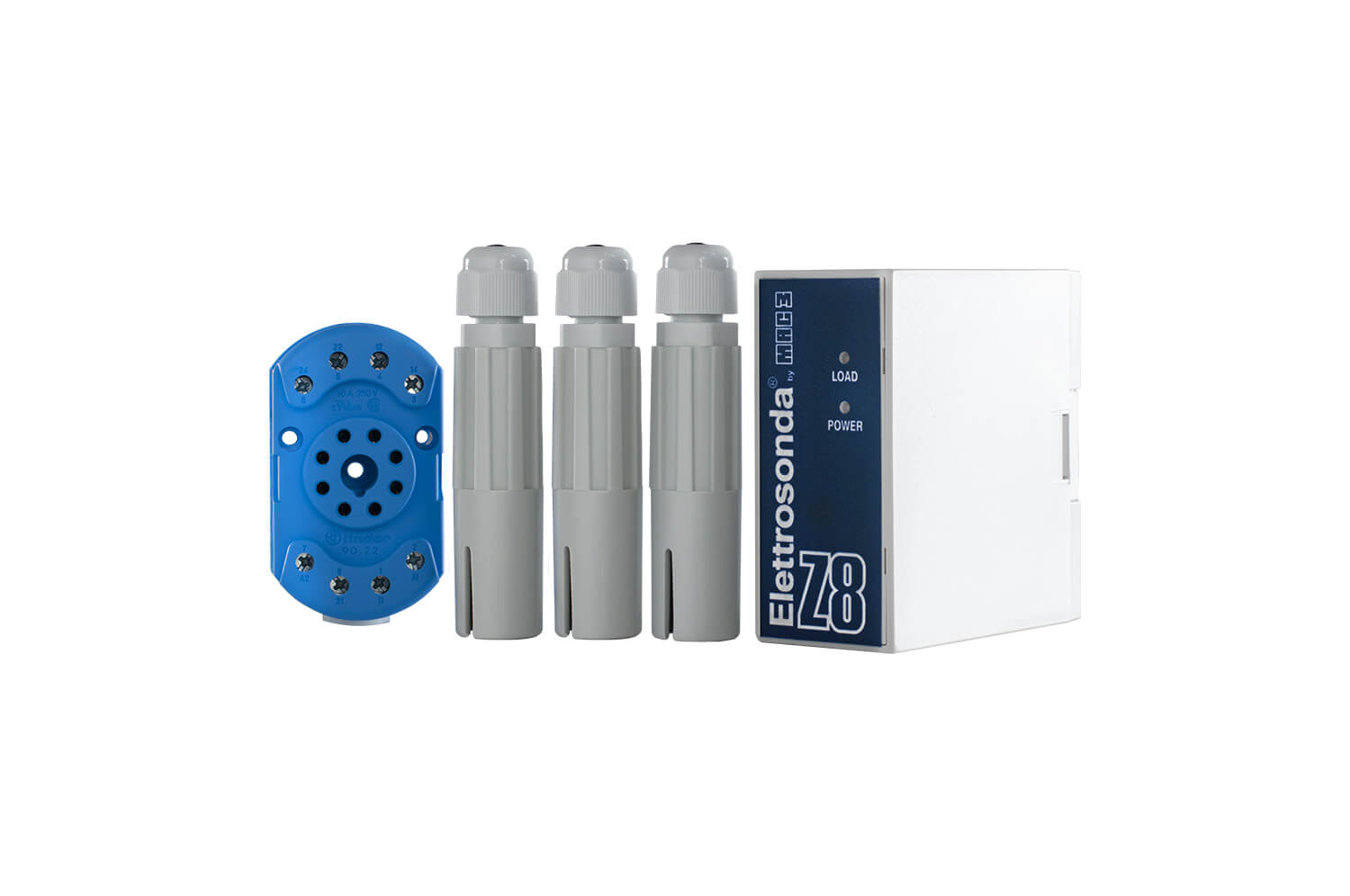

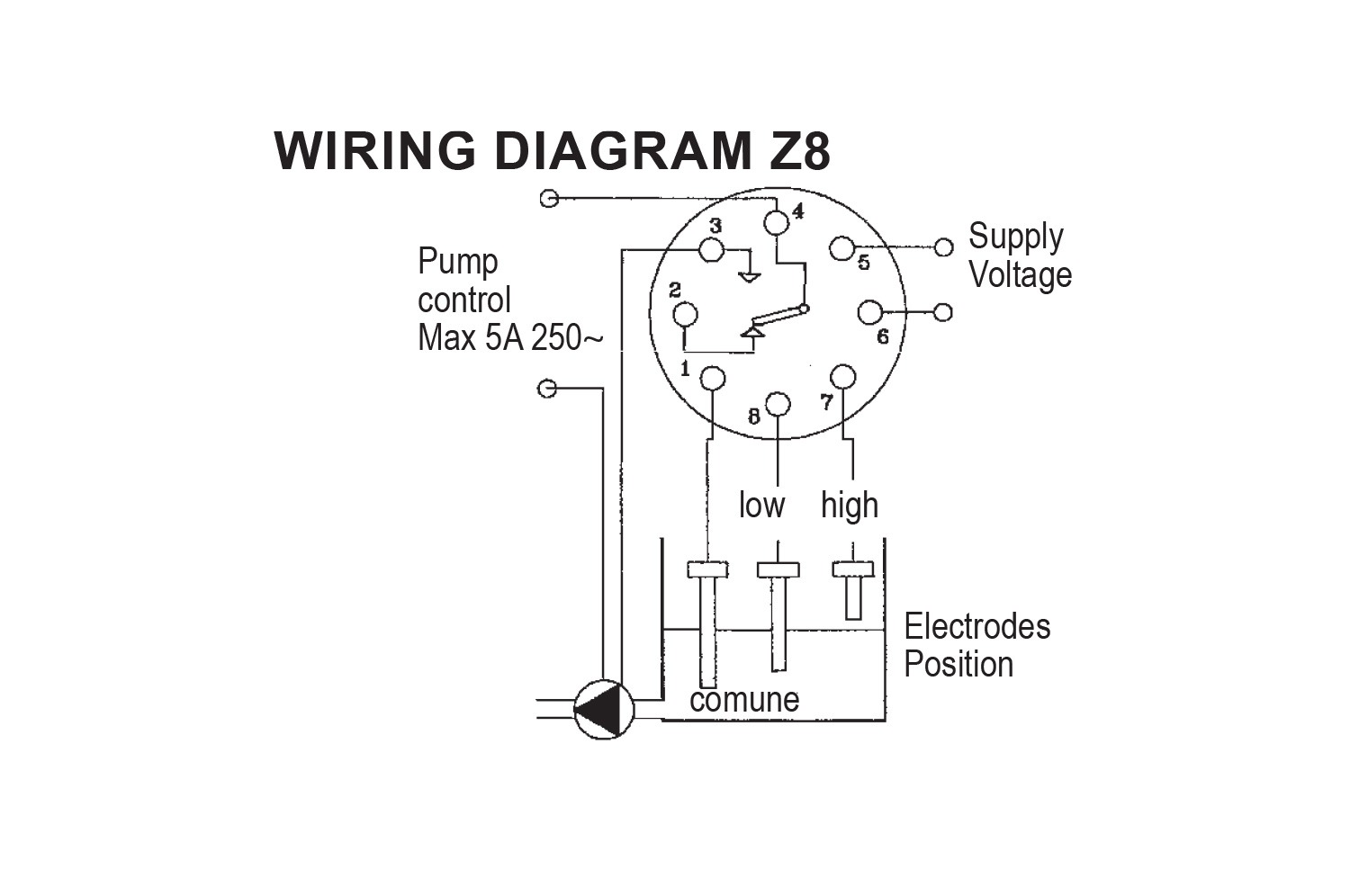

Z8 是一款导电液体液位继电器，适用于水井、蓄水池、储罐（包括承压容器）及雨水系统。它以低电压为电极探头供电；探头接触液体后检测导通电流并快速触发继电器。可使用两个探头（MAX、COM）监测单一液位，也可使用三个探头（MIN、MAX、COM）控制最低与最高液位区间。
Z8 适用于狭窄、纵深较大的空间。探头无需机械动作，探头电缆长距离传输损耗低，且不易受水井和储罐内常见湿气影响。紧凑机身（79 × 35 × 88 mm，2 个 DIN 模块）便于在有限空间安装，并提供 NS、AS、SR 多种灵敏度及 24/117/230 Vac 等电源电压版本。
Z8 与 Z11 的主要区别在于仅支持单一电压，且适配的底座类型不同。
设计对象
清水
循环利用与回收
下载目录。
应用
Z8 主要用于以下场景：
- 储罐与容器（包括承压容器）：监测和管理储罐内的水位。
- 蓄水池：监测蓄水池或池塘的水位。
- 水井：监测并控制井内水位。
- 雨水储存：监测并控制雨水储罐内的水位。
特色
- 适应性：Z8 结构紧凑，探头无需机械动作，适用于狭窄、纵深较大的空间。
- 多种灵敏度选项：Z8 提供多种灵敏度选项：普通、高（适用于低导电性液体如雨水）以及可调节。
- 电源版本：Z8提供多种电源电压版本，包括24Vac、117Vac和230Vac。
- 紧凑设计：Z8尺寸为79x35x88毫米（2个DIN模块），设计紧凑，即使在有限空间内也易于安装。
- 快速响应：Z8 提供快速响应，响应时间为 100 毫秒，确保液体液位控制及时。
- 广泛应用：Z8 可用于储罐、蓄水池、水井和雨水储存系统等多种场景。
- 布线距离：NS版本的最大探头与继电器之间距离可达1000米。
- 灯光指示器：Z8配备了状态灯指示器，简化了操作的目视检查。
技术规格
| 电源 |
24 – 117 – 230 Vac / 50 ÷ 60 Hz |
| 电极电压（探头） |
10 Vac |
| 消费 |
Max 5 VA |
| 灵敏度 |
5.6 KΩ（国家标准） 70 KΩ （AS） 0÷100KΩ （SR） |
| 安装方式 |
基地 |
| 继电器输出特性 |
250V 5（2）A |
| 响应时间 |
100毫秒 |
| 工作温度。 |
– 10°C ÷ + 50°C |
| 储存温度。 |
– 20°C ÷ + 80°C |
| 容器 |
Noryl（PPO），UL 94 V0 |
| 防护等级 |
IP20 |
| 尺寸 |
79x35x88毫米 |
| 重量 |
200 g |
| 探头电缆最大长度 |
米 70 ÷ 80 米（AS-SR） 1000 米（NS） |
