Elettrosonda DB
导电液体用“高级多功能”液位控制单元
（DIN 导轨安装，4 DIN，72 mm）
设计对象
清水
循环利用与回收
Elettrosonda DB
导电液体用“高级多功能”液位控制单元
（DIN 导轨安装，4 DIN，72 mm）

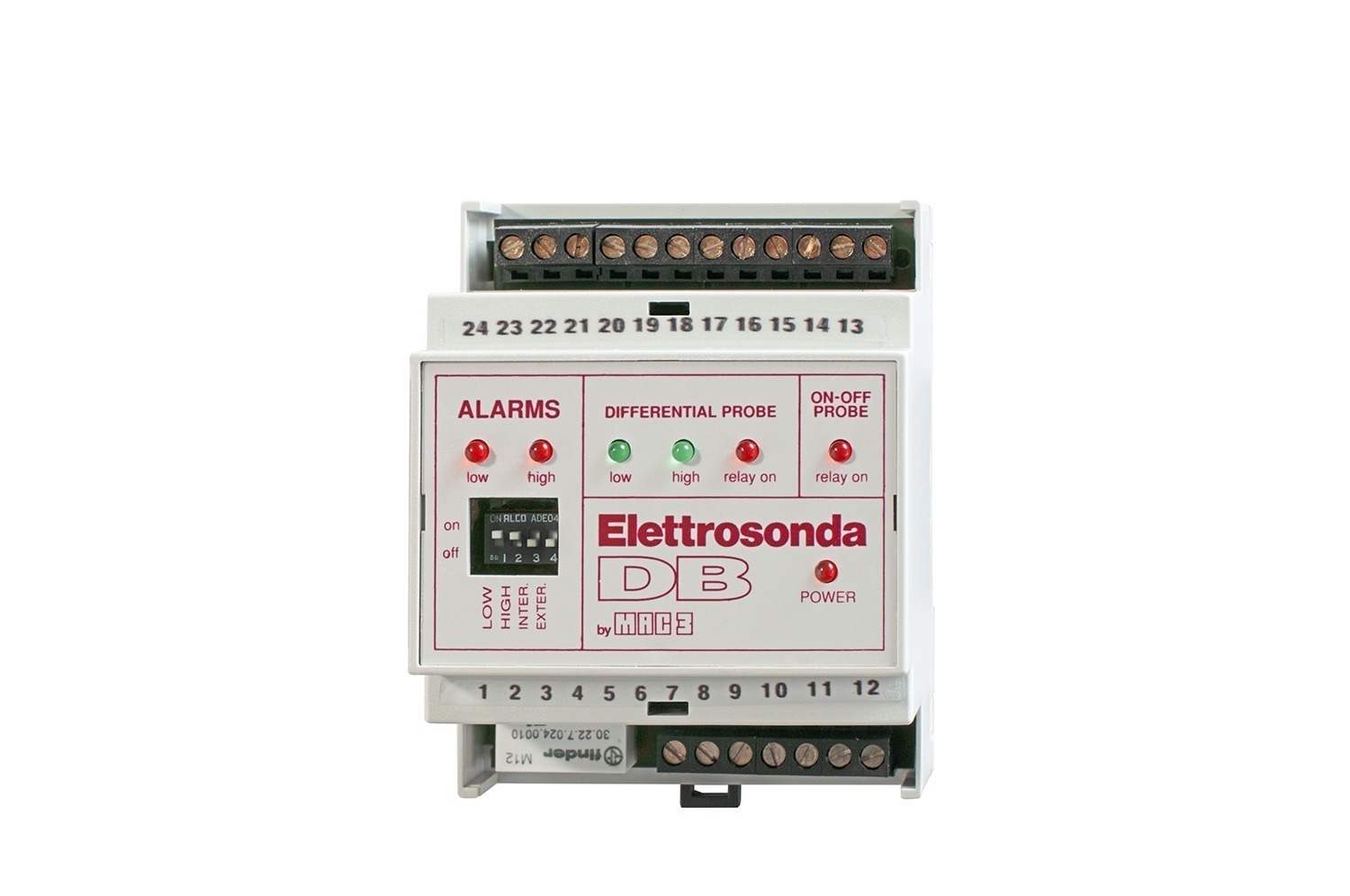

Elettrosonda DB 是一款多继电器控制单元，可按预设参数管理导电液体的液位，启停水泵或控制分流阀，并为潜水泵提供防干转保护。系统采用 24 Vac 低压电极（探头）检测液位变化；探头接触导电液体时，电流经液体导通并触发控制单元内置的继电器。

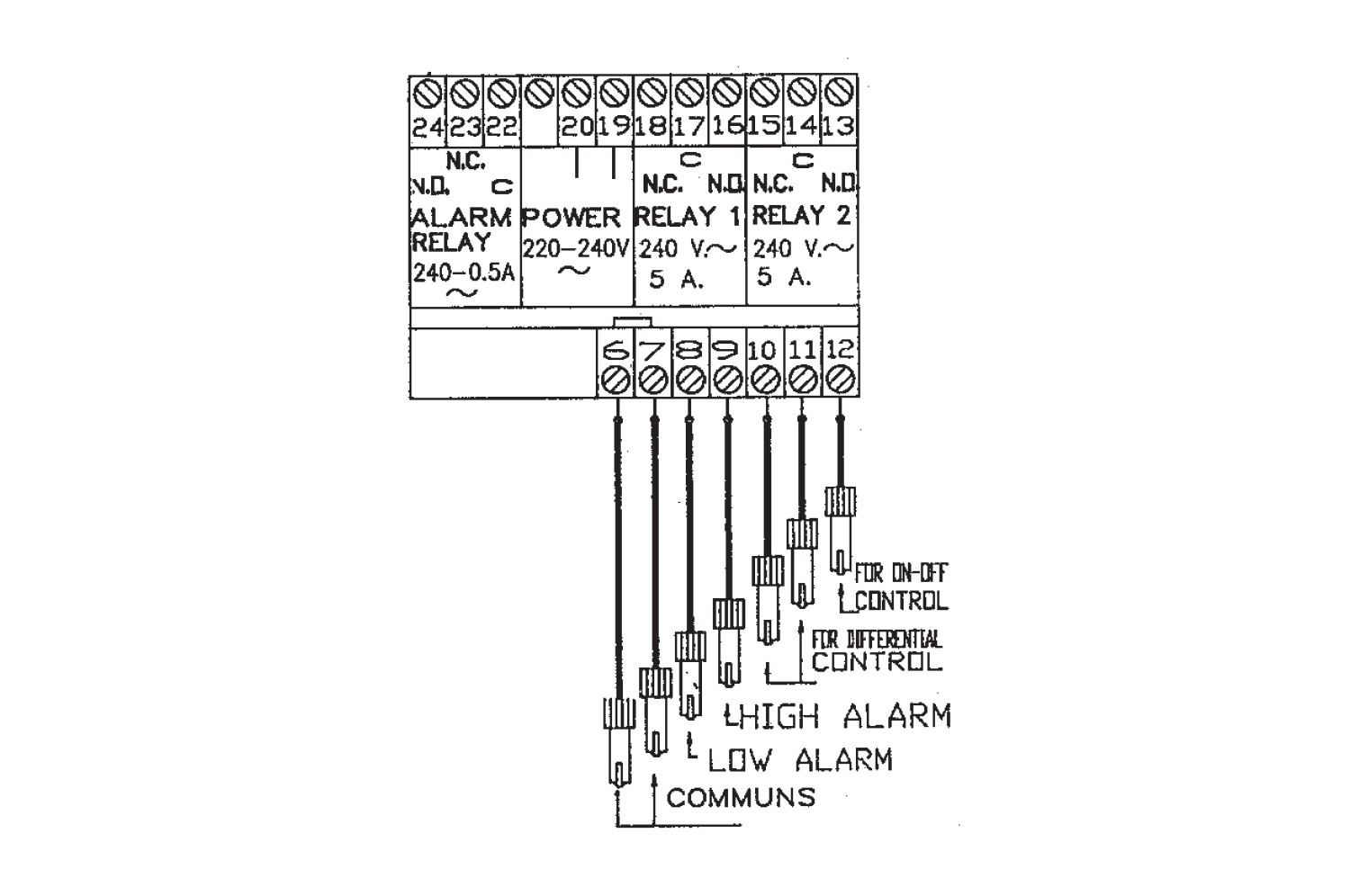

DB 配有 3 个继电器（报警、输出 1、输出 2）和 5 路输入（低液位报警、高液位报警、启停控制及差动控制），可灵活实现以下功能：
- 单点启停：探头到达设定液位时触发继电器。
- 差动控制：将液位保持在 LOW 与 HIGH 探头之间。
- 液位报警：高或低液位报警。
- 内部高液位和/或低液位报警的声音警报。
- 输出外部报警信号（如听觉或视觉信号），并可通过DIP开关启用或禁用控制。
这款多功能设备可以替代四个独立继电器，以实现相同的工作方式。DB有多种功率电压，如24/117/230Vac。
设计对象
清水
循环利用与回收
下载目录。
应用
DB 主要用于以下场景：
- 储罐与容器（包括承压容器）：监测和管理储罐内的水位。
- 蓄水池：监测蓄水池或池塘的水位。
- 水井：监测并控制井内水位。
- 雨水储存：监测并控制雨水储罐内的水位。
特色
- 多功能：Elettrosonda DB 将启停、差动和报警三种液位控制功能集成于一台设备中；普通液位继电器通常只能实现其中一种功能，因此 DB 的应用更灵活。
- 紧凑性：“Elettrosonda DB”仅占用4个DIN模块，适合在狭小空间内安装。
- 灵活性： “Elettrosonda DB”提供多种配置选项，包括通过DIP-SWITCH开关启用或禁用各种功能。这使得它适用于广泛的应用。
- 潜水泵保护：Elettrosonda DB 提供潜水泵防干转功能，有助于延长水泵使用寿命。
技术规格
| 电源 |
230 V~ 50 ÷ 60 Hz |
| 电极电压 |
24 V~ |
| 安装方式 |
DIN轨道 |
| 输出功能 |
5（2）A 250V |
| 报警继电器输出功能 |
AC1 0.5A 250 V ~ 电阻 |
| 响应时间 |
100毫秒 |
| 工作温度 |
– 10°C ÷ + 50°C |
| 容器 |
Noryl（PPO），UL 94 V0 |
| 防护等级 |
IP20 |
| 尺寸与重量 |
90 × 72 × 60 mm / 320 g |
| 探头电缆最大长度 |
20米。 |
| 可用电源 |
24 V~/117 V~/230 V~ |
